低温等离子堆焊技术

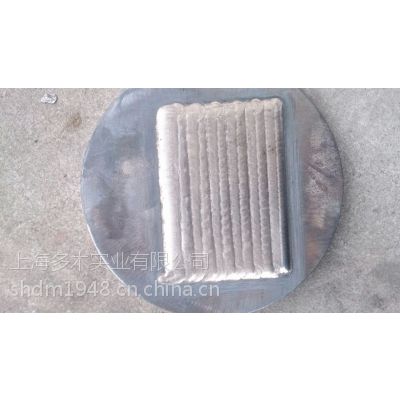

产品特性：等离子堆焊技术

产品简介：等离子弧温度高、能量集中、稳定性好，在工件上引起的残余应力和变形小。7、可控性好。可以通过调节电流大小、气体的流量及送粉的速度来控制堆焊效果，力求达到最理想的状态。

激光熔覆目前国内采用采用两种机型；CO2激光器，YAG激光器。前者为连续输出，熔覆用机一般在3KW以上；YAG激光为脉冲输出，一般在600W左右。对于设备，一般使用者很难吃透，严重依赖生产方的服务，购买价格昂贵，维护成本、零部件价格很高，再加上设备稳定性和耐受性与国外比较普遍都有差距。因此激光熔覆机一般用在特殊领域低温等离子堆焊技术，温度是多少，普通工业制造、维修领域难有效益。
3. 工艺特点
 前期处理：激光熔覆一般只需将工件打磨干净，除油，除锈，去疲劳层等，比较简单。
*** 送粉：CO2激光器功率较大，一般用氩气送粉；YAG激光功率小，一般用自然落粉的方式。这两种方式在熔覆时都基本在水平位置形成熔池，倾斜稍大粉末便不能正常送达，激光的使用范围受到限制，特别是YAG激光器。
第三 从熔池形成的状态看：由于激光的控制精度高，输出功率恒定，且没有电弧接触，所以熔池大小深度一致性好。
第四 加热快冷却快：影响金属相形成的均匀度，也对排气浮渣不利，这也是造成激光熔覆形成气孔，硬度不均的重要原因，特别是YAG激光倾向更严重。
第五 材料选择：由于不同材料对不同波长激光的吸收能力不同，造成激光熔覆材料选择限制较大，激光更适于镍基自熔性合金等一些材料，对碳化物，氧化物的熔覆更困难一些。
微束等离子熔覆特点
1. 技术特点：微束等离子熔覆机所采用的等离子束，是一种电离弧，比弧焊机热量更集中，所以加热速度更快，为了获得更集中的离子束，一般采用高压缩比孔径，小电流，以便控制基体温度不致太高，避免引起退火变形。当然这与YAG激光器加热速度无法比拟。由于等离子弧为连续工作，造成机体冷却相对较慢，形成的过渡区域比激光熔覆要深一些，这对硬面材料熔覆来说，应力会释放的好一些。低温等离子堆焊技术，温度是多少
2. 设备特点：微束等离子熔覆设备是在直流焊机的基础上发展而来，其电源·喷枪·送粉器·摆动器等，技术门槛低，容易制造，可靠性好，维护使用简单，耗电少，使用成本低，通用性好，生产成本低，适应性好，便于规模化生产，效益***，对环境要求低，对材料适应广泛。随着电气技术的进步，我国的焊机技术水平已经具备足够的支持能力。另外设备体积小，重量小，焊枪可以手持把握，这使它使用起来更灵活方便，辅助工装的造价便宜。
3. 工艺特点：
 前期处理简单：只需除锈去污去疲劳层即可。
*** 送粉：采用氩气送粉，送分精度要求低，可以有一定的倾斜度。这样就允许手工操作，对于金属修复比较适用。
第三 微束等离子稳定性好：微束等离子的稳定性好，熔池的形成也易于控制，敷材与机体融合充分，区域过度较好。
第四 加热和冷却速度低于激光：熔融状态维持时间长，有利于金相组织均匀形成，排气浮渣较好，在粉末喷出过程中就已经加热，且有氩气和离子气的保护，所以熔覆层均匀度更好，气孔夹渣等缺陷更少。
第五 材料选择：等离子加热方式对材料限制少，材料选择更广泛，对碳化物，氧化物的熔覆更容易一些。
