| 品牌：多木 | 型号：DM-V03BD | 作用原理：逆变 |
| 作用对象：金属 | 用途：堆焊，修补，焊接 | 产品别名：等离子粉末熔覆焊机 |
| 电流：直流 | 电弧电流：300 | 最大输出负载率：100 |
| 维弧电流范围：2-20A | 脉冲频率范围：70（Hz）Hz | 离子气体流量：0.2-2.0L/min |
高能等离子弧粉末熔覆堆焊工作原理：是利用等离子弧作为热源，由送粉器向堆焊枪供粉，吹入电弧中，应用等离子弧产生的高温将合金粉末与基体表面迅速加热并一起熔化、混合、扩散、随堆焊枪和工件的相对移动，等离子弧离开后液态合金逐渐凝固，形成一层高性能的合金堆焊层，从而实现零件表面的强化与硬化的堆焊工艺，由于等离子弧具有电弧温度高、传热率大、稳定性好，熔深可控性强，通过调节相关的堆焊参数，可对堆焊层的厚度、宽度、硬度在一定范围内自由调整。等离子粉末熔覆堆焊后基体材料和堆焊材料之间形成融合界面，结合强度高；堆焊层组织致密，耐蚀及耐磨性好；基体材料与堆焊材料的稀释减少，材料特性变化小；焊道平滑整齐，不加工或稍加工即可使用。利用粉末作为堆焊材料可提高合金设计的选择性，特别是能够顺利堆焊难熔材料，提高工件的耐磨、耐高温、耐腐蚀性或耐冲击性！

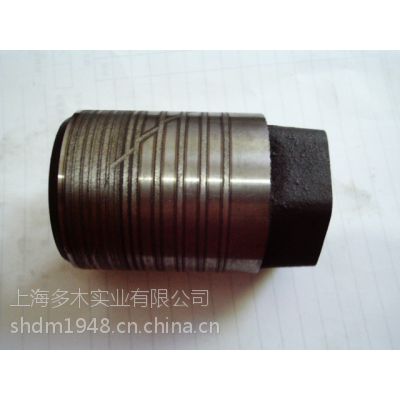

针对设备里的一些需要耐磨，撞击工件进行堆焊一层硬质合金，来使工件的使用寿命大大加长，达到充分的耐磨、耐冲击、耐腐、耐高温等效果，可使用铁基、钴基、镍基、碳化钨等材料，粉末熔覆,呈铁水状态熔覆在工件表面,平整度高，达到冶金结合。设备自动送粉，操作简单，配压铸型等离子焊枪，17.8千瓦大功率，可长时间操作，可人工，也可实现自动化，且不需专业焊工操作。
1.焊接设备要求
(1)选用直流等离子粉末堆焊机，电流为200A—280A，电压为22V—28V；(2)所用夹紧钻杆接头装置能够在焊枪下正、反旋转钻杆接头，转速可调；(3)夹紧焊枪并带动焊枪摆动，摆频为30一90mm，可调，摆幅为15—40mm，可调； (4)焊枪上、下、左、右均可大范围移动； (5)焊机送粉机构运行要平稳，速度可调，压丝轮压紧度适中，可调，送粉速度为6—12mm每分钟，可调。
2.敷焊工艺 针对镍基耐磨带我们探索出一套敷焊工艺参数：焊接电流230—280A、送粉速度6—8mm每分钟、焊机摆频40一50每分钟、敷焊速度120—130mm每分钟、敷焊距离8mm—12mm、敷焊角90°和保护气流量5—8L每分钟。按以上焊接参数敷焊，新型耐磨带合金焊粉敷焊质量可达到以下技术要求： (1)焊接过程稳定，送丝平稳； (2)耐磨带尺寸符合标准要求，宽度30一35mm，高度2mm；(3)耐磨带表面鱼鳞状花纹均匀、致密、平整、光滑；(4)耐磨带表面无过多残渣、飞溅，无咬边现象，边缘齐整；(5)耐磨带与基体熔合较好，无较大裂纹和针孔。
